Brandschutzschott AVR-FLI-VE - Einbau Decke


Deckeneinbau (unter und in der Decke)
Zulassungs-Nr. VFA 2008-0885.01
Feuerwiderstandsklasse FLI-VE 90 (ho + ve)

Brandschutzschott AVR Einbau Decke

Keine brandhemmende oder brandbeständige Umkleidung der Lüftungsleitung erforderlich.

Gemäß Zulassung wurden die Dimensionen DN 80 bis DN 200 geprüft.

Nach OIB-Verwendungsgrundsatz OIB-095.4-001/06-005 beschränkt sich die Verwendung solcher Feuerschutzabschlüsse auf den Einsatz in vertikalen Lüftungsleitungen bis zu einem maximalen Nenndurchmesser von 160 mm.

Der Einsatz des Decken- und Schachtwandschotts AVR 180 und 200 muss unter Hinweis auf obige Zulassung im Rahmen der Baugenehmigung beantragt werden.





a

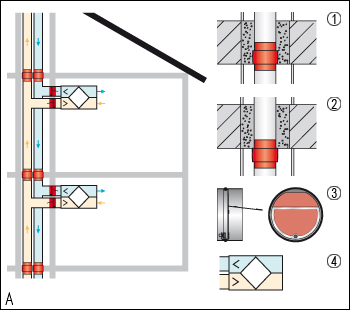

Bild A

Einsatz AVR-FLI-VE 90 (ve) für Zu- und Abluft
1 AVR-FLI-VE 90 (ve) Einbau in der Geschossdecke. Befestigung durch Mörtelverguss oder Weichschott.

2 AVR-FLI-VE 90 (ve) Einbau unter Geschossdecke. Befestigung über umlaufende Sicke nur durch Mörtelverguss oder Weichschott.

3 Kaltrauchsperre mit Magnetverschluss KRS-M, 260 °C

4 Zu- und Abluftgeräteeinheit

5 Dunstabzugshaube

6 Einzelraumlüfter

7 Zu- und Abluftventil

8 Zentrales Abluftgerät

* Der Einbau auf der Decke ist nach DIN 18017-3 erlaubt.


B

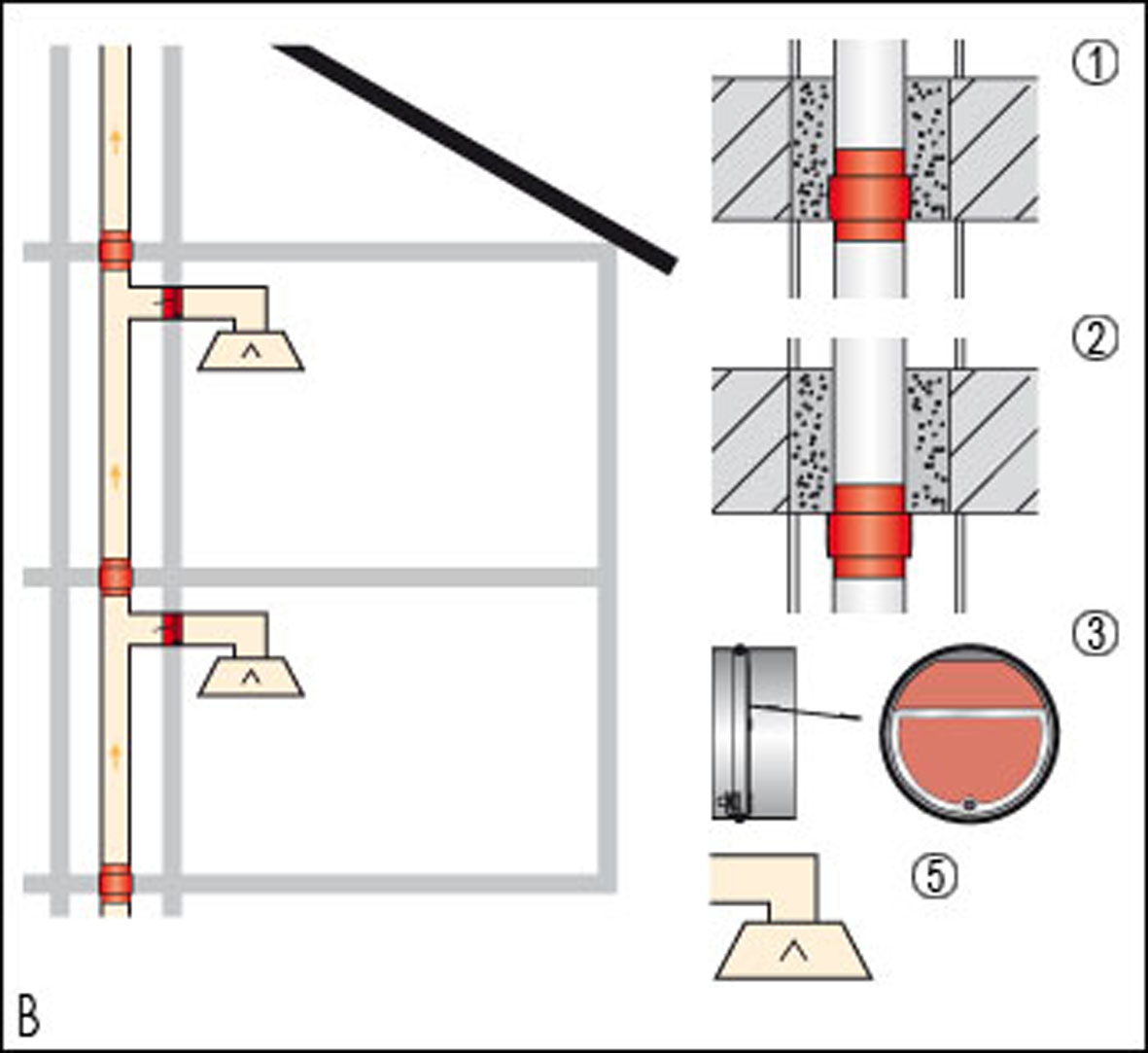

Bild B

Einsatz AVR-FLI-VE 90 (ve) bei Dunstabzugshauben





 C


Bild C
Einsatz AVR-FLI-VE 90 (ve) bei Abluftgeräten




 D

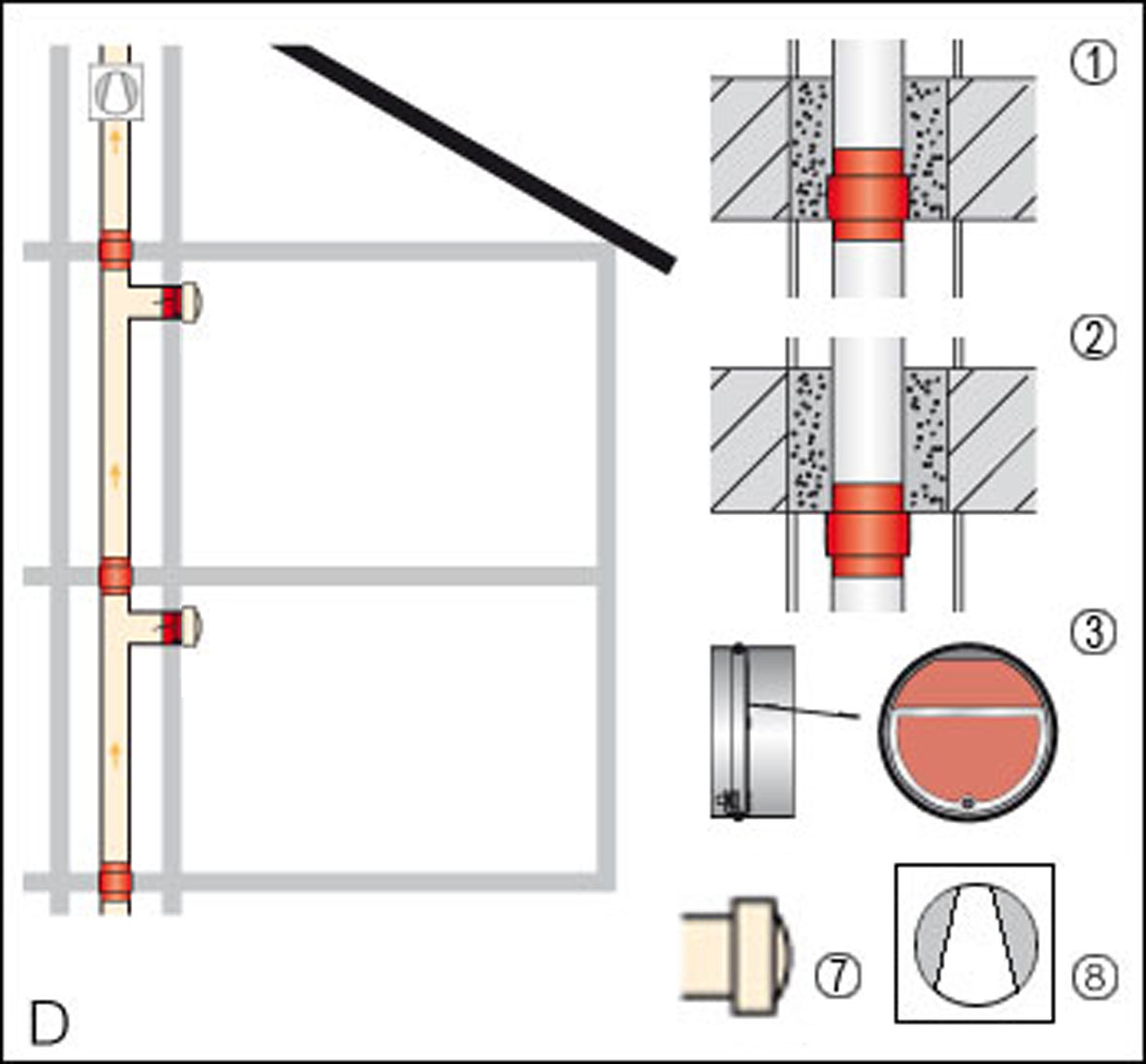

Bild D
Einsatz AVR-FLI-VE 90 (ve) mit Abluftventil
